Nuovi presetting ELBO serie SIX

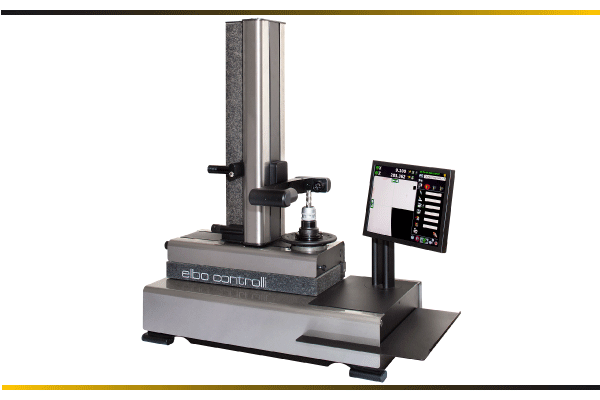

SETHY SIX |

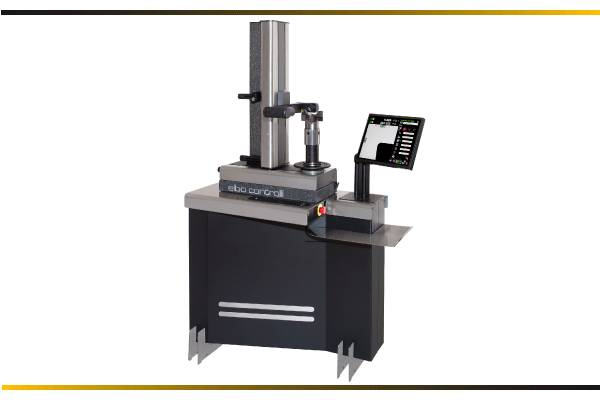

HATOR SIX |
 |
 |
|
Campo di misura: diametro max 400 mm (raggio 200 mm); altezza max 600 mm. Struttura macchina in acciaio inox ad alta resistenza meccanica ed inalterabilità nel tempo. Base e colonna in granito naturale: max errore linearità 4 µm/Mt certificazione con livella elettronica millesimale Taylor Hobson ris.1 µm/Mt. Portamandrino rotante intercambiabile ISO / BT / HSK / CAPTO / VDI………. etc. (da specificare) massimo errore run-out < 4 µm. Guide prismatiche a doppio arco di volta: N° 2 guide asse X; N° 1 guida asse Z. Pattini (3) a doppio ricircolo di sfere lubrificati a vita (precarico pattini / guide: classe P/H). Freno meccanico manuale della rotazione del portamandrino intercambiabile. Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili. |
Campo di misura: diametro max 400 mm (raggio 200 mm); altezza max 600 mm. Struttura macchina in acciaio inox ad alta resistenza meccanica ed inalterabilità nel tempo, basata a terra con appoggi autolivellanti in acciaio indeformbile. Base e colonna in granito naturale: max errore linearità 2 µm/Mt certificazione con livella elettronica millesimale Taylor Hobson ris.1 µm/Mt. Portamandrino rotante intercambiabile ISO / BT / HSK / CAPTO / VDI………. etc. (da specificare) massimo errore run-out < 2 µm. Guide prismatiche a doppio arco di volta: N° 2 guide asse X; N° 1 guida asse Z. Pattini (3) a doppio ricircolo di sfere lubrificati a vita (precarico pattini / guide: classe P/H). Bloccaggio utensili meccanico universale (codoli normalizzati) gestito via software. Controllo via software con sensore del vuoto per l'esatta posizione fra l'asse del portautensili e l'asse del mandrino rotante macchina, nessun errore di concentricità. Freno pneumo-meccanico della rotazione del portamandrino con compensazione radiale della forza di serraggio: nessun errore di deviazione angolare asse. Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili. |
|
Sistema di visione per misura utensili ed ispezione tagliente composta da: - Sensore C-MOS Area immagine inquadrata 6,4 x 6,4 mm. - Ingrandimento 30X c.a. - Obiettivo telecentrico - Doppietti lenti a basso F/Number per eliminare l' errore del cerchio di nitidezza - Illuminatore: episc. lente toroidale e led rossi circolari; diasc. led puntiforme rosso |
Sistema di visione per misura utensili ed ispezione tagliente composta da: - Sensore C-MOS Area immagine inquadrata 6,4 x 6,4 mm. - Ingrandimento 30X c. a. - Obiettivo telecentrico. - Doppietti lenti a basso F/Number per eliminare l'errore del cerchio di nitidezza. - Illuminatore: episc. lente toroidale e led rossi circolari; diasc. led puntiforme rosso. |
|
Interfaccia Operatore macchina attraverso: - Monitor Touch Screen TFT 15” colori - Intel Atom D.C. fanless motherboard - Sistema operativo UBUNTU LINUX - Memorizzazione dati su disco allo stato solido SSD - Gestione blocco assi X e Z con controllo massima velocità di traslazione 2mm/sec. |
Interfaccia Operatore macchina attraverso: - Touch Screen TFT 15" colori. - Intel Atom D.C. fanless motherboard. - Sistema operativo UBUNTU LINUX. - Memorizzazione dati su disco allo stato solido SSD. - Gestione blocco assi X e Z con controllo massima velocità di traslazione 2 mm/sec. |
|
Software standard: - Gestione origini macchine CNC e adattatori - Creazione liste utensili e/o singolo utensile - TOOLINGUP per gestire: - set utensili e generatore universale Post Processor - portacodici magnetici (tipo Balluff, escluso hardware) - utensili multitagliente |
Software standard: - Gestione origini macchine CNC e adattatori - Creazione liste utensili e/o singolo utensile - Cambio assegnazione origine macchina CNC automatico - TOOLINGUP per gestire: - set utensili e generatore universale Post Processor - portacodici magnetici (tipo Balluff, escluso hardware) - utensili multitagliente |
|
Trasduttori lineari in vetro ottico ELBO CONTROLLI tipo SLIDE 371 certificate HP laser: - Risoluzioni assi: X= 1 µm, Z= 1 µm Protezioni antipolvere nel periodo di inutilizzo Ingombri: L= 1070 mm, H= 1140 mm, P= 595 mm , Peso = 144,5 kg |
Trasduttori lineari in vetro ottico ELBO CONTROLLI tipo SLIDE 371 certificate HP laser: - Risoluzioni assi: X= 1 µm, Z= 1 µm Protezioni antipolvere nel periodo di inutilizzo Ingombri: L= 1240 mm, H= 1840 mm, P= 558 mm, Peso = 185 Kg |
Notizia pubblicata il 09/10/2014
